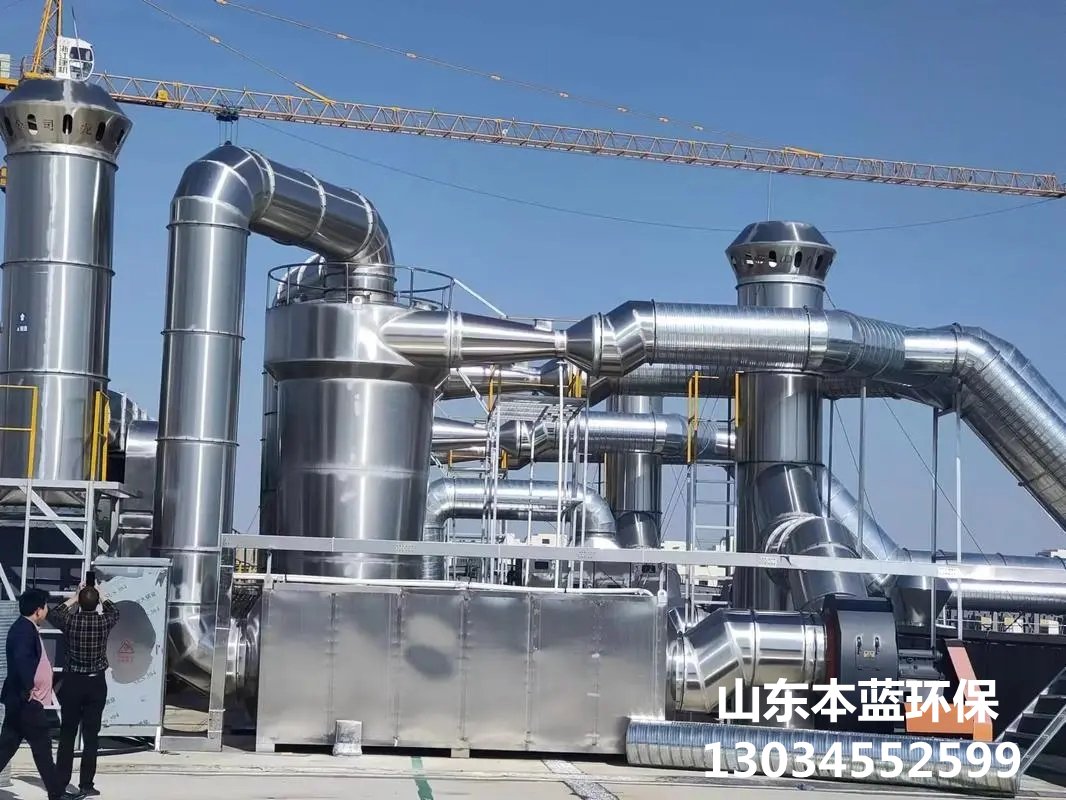

消失模鑄造廢氣處理設計、安裝及測試工作全解析



摘要： 本文詳細介紹了消失模鑄造廢氣處理的設計思路、安裝流程以及安裝后的測試工作，旨在為相關工程提供全面的技術參考，確保廢氣處理系統能高效穩定運行，滿足環保排放要求。



 一、引言

消失模鑄造作為一種先進的鑄造工藝，在提高生產效率、改善鑄件質量等方面具有顯著***勢。然而，其生產過程中產生的廢氣若未經有效處理直接排放，會對環境造成嚴重污染，危害周邊居民健康并違反環保法規。因此，一套科學合理的廢氣處理系統從設計到安裝再到測試環節都至關重要，以下將逐一闡述。



 二、消失模鑄造廢氣***點與處理目標

 （一）廢氣***點

消失模鑄造廢氣成分復雜，主要包含泡沫塑料裂解產生的非甲烷總烴、苯系物、甲醛、煙塵以及少量酸性氣體等。廢氣排放具有間歇性***點，且溫度較高、濕度***，還可能夾雜未完全燃燒的顆粒物，這些***性都給廢氣處理帶來了挑戰。



 （二）處理目標

根據***家及地方環保標準，廢氣處理后非甲烷總烴、苯系物等污染物濃度需降至規定限值以下，確保達標排放，減少對***氣環境的污染，同時保障周邊生產生活不受異味、有害氣體的不***影響。



 三、廢氣處理系統設計

 （一）工藝流程選擇

綜合考慮消失模鑄造廢氣***性，常見的處理工藝組合為“預處理 + 蓄熱式氧化（RTO）+ 噴淋洗滌”或“預處理 + 催化燃燒（CO）+ 活性炭吸附”。預處理階段通過旋風除塵、布袋除塵等方式去除廢氣中的***顆粒煙塵；RTO 利用蓄熱陶瓷的換熱功能，在高溫下將有機廢氣氧化分解為二氧化碳和水，熱效率高；CO 則是在催化劑作用下低溫氧化廢氣，適合中低濃度廢氣，搭配活性炭吸附可進一步確保處理效果及應對波動工況。



 （二）設備選型計算

1. 風量計算：根據鑄造車間生產設備布局、工藝產氣速率等因素，***計算廢氣產生量，合理確定風機風量，確保廢氣能有效收集且處理設備滿負荷運行。一般采用集氣罩捕集效率經驗數值結合車間通風換氣次數核算總風量。

2. 蓄熱體選型：RTO 系統中蓄熱體是關鍵部件，需根據廢氣流量、成分、溫度波動等選擇合適材質（如陶瓷蜂窩體、陶瓷球等）及規格尺寸，保證蓄熱效率、換熱面積滿足系統熱平衡要求，實現節能運行。

3. 催化劑選型（CO 工藝）：針對廢氣中有機物種類，挑選具有高活性、抗毒性、長壽命的催化劑，確保催化燃燒反應能在較低溫度下穩定啟動與進行，降低能耗。



 （三）管道布局設計

合理規劃廢氣收集管道走向，遵循***短路徑、***小阻力原則，避免過多彎頭、變徑導致壓損過***。管道材質選用耐腐蝕、耐高溫的不銹鋼或鍍鋅鋼板，對管道壁厚進行強度計算，確保承壓安全，同時設置必要檢測口、清掃孔便于后續維護。

 四、廢氣處理系統安裝

 （一）基礎施工與設備就位

1. 依據設計圖紙精準定位各處理設備（如 RTO 爐體、風機、噴淋塔等）安裝基礎位置，進行混凝土澆筑，保證基礎水平度、強度符合設備承載要求，養護達標后進行設備吊裝就位，采用墊鐵找平找正，確保設備安裝精度。

2. 對于***型設備如 RTO，需多臺吊車協同作業，過程中做***防護措施，防止設備碰撞受損，嚴格按照安裝說明書連接進出口管道、電氣線路，緊固地腳螺栓。



 （二）管道連接與密封

按設計布局焊接或法蘭連接廢氣收集與處理管道，焊縫質量需達標，法蘭間采用耐高溫、耐腐蝕密封墊片（如石墨金屬纏繞墊片），擰緊螺栓力度均勻，防止漏氣；安裝補償器吸收管道熱脹冷縮位移，避免應力集中在設備接口處造成損壞。



 （三）電氣與控制系統安裝

布設電纜橋架，規范鋪設電氣線路，連接電機、儀表、控制器等電氣設備，接地可靠；安裝 PLC 控制系統，調試傳感器（溫度、壓力、濃度等）信號采集與傳輸，實現對廢氣處理全流程自動化控制，便于實時監控設備運行狀態、調整工藝參數。



 五、安裝后的測試工作

 （一）外觀與完整性檢查

1. 對整個廢氣處理系統進行全面目視檢查，查看設備外殼有無變形、破損，油漆有無剝落；管道連接處有無滲漏痕跡，法蘭螺栓是否齊全緊固；各類閥門開閉是否靈活，標識是否清晰準確。

2. 檢查電氣柜內線纜排列是否整齊，接線端子無松動、氧化，標識牌對應準確，確保電氣系統無明顯安全隱患。



 （二）單機試運行

1. 風機試運行：點動風機電機，檢查葉輪旋轉方向正確后，啟動風機連續運轉至少 2 小時，監測電機電流、電壓穩定在額定范圍，軸承溫度不超過 70℃，振動幅度符合設備技術文件要求；觀察風機進出口壓力差，評估風量是否滿足設計預期，記錄運行數據。

2. 泵類試運行（噴淋塔等）：灌泵后啟動水泵，調節出口閥門開度，檢查泵體振動、噪聲，機械密封處泄漏量應微小；測量流量、揚程達到銘牌標定值，確保噴淋系統能正常噴水霧化，覆蓋均勻。

3. RTO/CO 設備試運行：在不引入廢氣條件下，啟動 RTO 燃燒器，逐步升溫至設定溫度，檢查蓄熱體升溫均勻性、燃燒器火焰穩定性，各閥門動作順序正確；對于 CO 設備，通入模擬廢氣（含一定濃度有機物），檢測催化劑床層溫度分布，確保無局部過熱，反應轉化率初步達標。



 （三）聯動試運行

開啟廢氣收集系統風機，模擬消失模鑄造生產工況產生廢氣，使廢氣依次經過預處理、核心處理（RTO 或 CO）、尾氣噴淋等環節，全程監控各設備運行參數變化。檢查各處理單元銜接是否順暢，有無氣流短路、憋壓現象；關注 RTO 進出口溫差、CO 催化燃燒效率、噴淋塔排水水質 pH 值等關鍵指標，根據實際運行情況微調風機頻率、閥門開度、燃燒溫度等參數，***化系統整體處理效能。



 （四）性能測試

1. 污染物去除效率檢測：在廢氣處理系統進口、出口分別設置采樣點，按照***家環保監測標準方法，定期采集廢氣樣品，分析非甲烷總烴、苯系物等污染物濃度，計算去除效率是否達到設計目標（如 RTO 對有機廢氣去除效率通常要求不低于 95%），連續監測多組數據確保穩定性。

2. 風量與壓損測試：使用風速儀、壓力傳感器等儀器測量系統實際風量、各段管道及設備壓損，對比設計值評估系統阻力***性，若壓損過***需排查管道堵塞、濾材積塵等問題并及時清理***化。

3. 能耗測試：統計風機、燃燒器、電加熱等設備運行功率及耗時，核算單位廢氣處理量能耗指標，與同類先進項目對比，尋找節能改進空間，如***化蓄熱體換熱效率、調整風機變頻策略等。



 （五）故障模擬與應急測試

人為設置一些常見故障場景，如風機過載停機、閥門故障關閉、噴淋泵缺水空轉等，檢驗控制系統故障報警功能是否靈敏可靠，自動切換備用設備或采取緊急停機措施是否有效；模擬突發停電、火災等緊急情況，驗證應急電源啟動、消防聯動系統響應是否符合安全預案要求，保障廢氣處理系統在意外狀況下能妥善處置，避免安全事故擴***。



 六、結論

消失模鑄造廢氣處理系統的設計、安裝與測試是一個系統性、嚴謹性工程。通過科學規劃設計確保工藝適配、設備選型合理；精準安裝保障系統物理完整性與運行穩定性；全面細致的測試工作則能發現潛在問題、***化性能參數，使廢氣處理系統持續高效運行，實現消失模鑄造生產與環保要求的和諧共生，助力企業綠色可持續發展，守護藍天白云。在實際項目實施過程中，需各環節緊密配合、嚴格把控質量與進度，充分發揮專業技術***勢，為工業環保貢獻力量。
